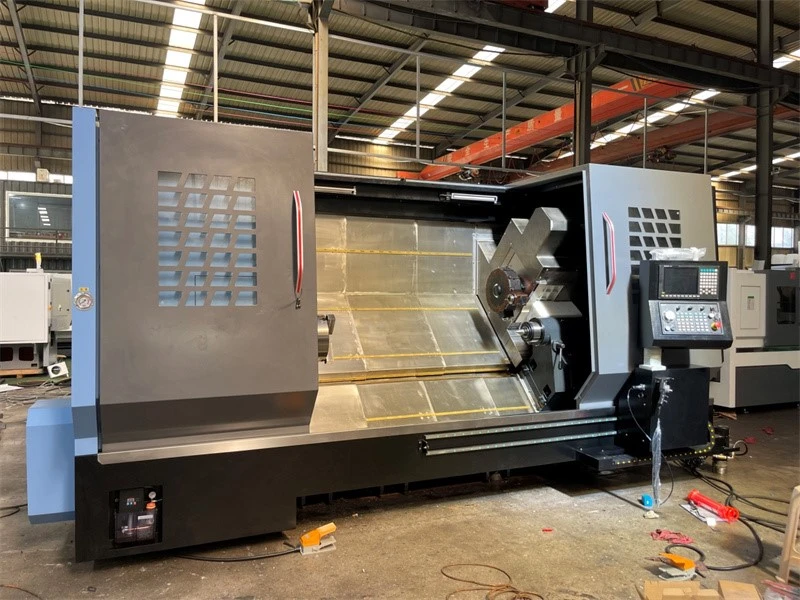

- Das horizontale Drehzentrum ist ein dreiachsiges Gestänge mit halbgeschlossener Schleife, mit C-Achsen-Indexierungsfunktion und ausgestattet mit einem Elektrowerkzeughalter, mit Fräsen, Bohren, Gewindeschneiden und anderen Funktionen;
- Das gesamte Bettdesign bietet die Vorteile einer kompakten Struktur, einer hohen Steifigkeit, einer reibungslosen Spanabfuhr und einer einfachen Bedienung.
- Die Werkzeugmaschine ist zum Schutz vollständig eingehaust und verfügt über automatische Spanabfuhr, automatische Schmierung und automatische Kühlung.
- Diese CNC-Werkzeugmaschine ist für Teile mit komplexen geometrischen Formen, verschiedenen Größen und hohen Präzisionsanforderungen konzipiert. Das Elektrowerkzeug kann axiale und radiale Nuten fräsen, Ebenen fräsen, bohren, reiben, gewindeschneiden usw.
|
Spezifikationen |
Einheiten |
NL322T |
NL504T |
NLHL635T |
|
Max. Rotationsdurchmesser des Bettes |
mm |
￠570 |
￠600 |
￠720 |
|
Max. Drehdurchmesser des Bettsattels |
mm |
￠400 |
￠450 |
￠530 |
|
Max. Schnittdurchmesser |
mm |
￠320 |
￠430 |
￠630 |
|
Max. Schnittlänge |
mm |
475 |
1000 |
1500 |
|
Max. Durchmesser der Stange durch |
mm |
￠51 |
￠51 |
￠74 |
|
Maximale Spindelgeschwindigkeit |
mm |
4000 |
3000 |
2000 |
|
Spindelendmodell |
ISO |
A2-6 |
A2-6 |
A2-11 |
|
Durchmesser der Spindeldurchgangsbohrung |
mm |
￠65 |
￠65 |
￠100 |
|
Durchmesser der Reitstockpinole |
mm |
￠100 |
￠100 |
￠160 |
|
Pinolenweg des Reitstocks |
100 |
100 |
180 |
|
|
Hub X/Z |
mm |
235/530 |
295/1050 |
425/1600 |
|
Bewegen Sie schnell X/Z |
m/min |
24/30 |
12/16 |
8/12 |
|
Durchmesser/Steigung der X-Achsen-Schraube |
mm |
￠32/8 |
￠32/8 |
￠40/10 |
|
Durchmesser/Steigung der Z-Achsen-Schraube |
mm |
￠32/12 |
￠40/12 |
￠50/10 |
|
Nummer der hydraulischen Turmstation |
12(BMT55) |
12(BMT55) |
12(BMT65) |
|
|
Spezifikationen für externe Drehmeißelhalter |
mm |
25*25 |
25*25 |
32*25 |
|
Spezifikationen für externe Drehmeißelhalter |
mm |
25*25 |
25*25 |
25*25 |
|
Maximaler Durchmesser des Bohrwerkzeughalters |
mm |
￠32 |
￠32 |
￠50 |
|
Positionierungsgenauigkeit der X-Achse |
mm |
0.006 |
0.006 |
0.01 |
|
Positionierungsgenauigkeit der Z-Achse |
mm |
0.006 |
0.006 |
0.012 |
|
Wiederholgenauigkeit der X-Achse |
mm |
0.004 |
0.004 |
0.005 |
|
Genauigkeit der Z-Achsen-Wiederholpositionierung |
mm |
0.004 |
0.004 |
0.007 |
|
Gesamtkapazität der Maschine |
kvA |
40 |
40 |
55 |
|
Hauptmotorleistung |
KW |
11 |
11 |
21.2 |
|
Drehmoment des Servomotors |
N.m |
11/15 |
11/11 |
20/20 |
|
Maschinengewicht |
kg |
4200 |
4800 |
13000 |
|
CNC-System |
Fanuc SIEMENS (Kunden wählen) |
|||
